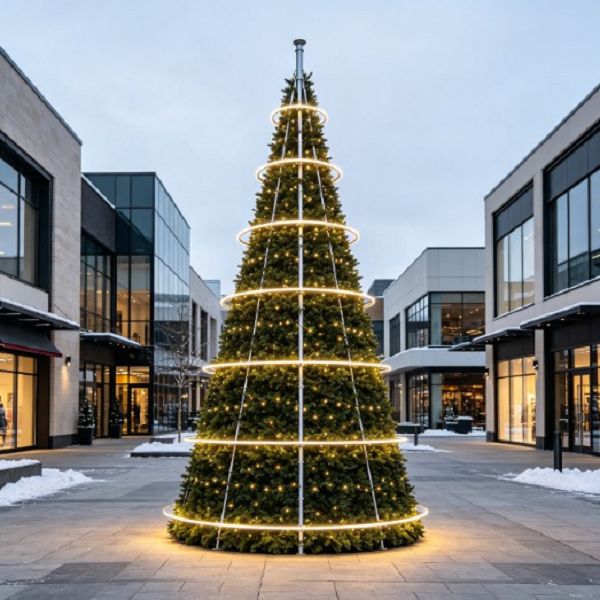

עוצב עבור כיכרות עירוניות, מתחמים מסחריים ותצוגות ציבוריות-בקנה מידה גדול, מגדל עץ חג המולד בצורת חרוט הוא מערכת תאורה מבנית מודולרית שנועדה לעמוד במזג אוויר חורפי קשה תוך מתן מעורבות חזותית-ת השפעה רבה. תצוגה זו, בנויה סביב תורן פלדה אנכי מפולח ומסגרת טבעת רדיאלית, משלבת לוחות עלווה-כבדים עם מעגלי תאורת LED הניתנים לתכנות כדי ליצור ציון דרך יציב, עמיד בפני מזג אוויר, ומאוזן ויזואלית, בגובה של בין 6 ל-30 מטרים.
הרכבה מבנית ליבה
מדור תורן מרכזי
חלקי צינורות פחמן כבדים-דופנות מפלדת פחמן המחוברים באמצעות חיבורי ברגים-במתיחה גבוהה כדי להבטיח יישור אנכי קשיח.
טבעות תמיכה רדיאליות
טבעות אופקיות מדורגות מוברגות ישירות לתושבות הצווארון על התורן הראשי, מבססות את הפרופיל הקוני ותומכות בכבלי המתיחה.
ממשק עוגן בסיס
לוחית יסוד פלדה מבנית כבדה- מאובטחת באמצעות ברגי עוגן הרחבה או כיסי משקל נגד משולבים מבטון.
רשת לחיזוק מתח
כבלי חוטי-נירוסטה המחברים את השכבות העליונות לנקודות עיגון הארקה ליציבות משופרת בסביבות חופיות-גבוהות רוח.
מפרט טכני
|
פָּרָמֶטֶר |
פרטי מפרט |
|
טווח גובה |
6 מ' עד 30 מ' (זמינות שכבות מותאמות אישית) |
|
קוטר בסיס |
3.0 מ' עד 12.0 מ' (יחס פרופורציונלי) |
|
התנגדות רוח |
עד 120 קמ"ש (סערה בקטגוריה 1) |
|
מתח הפעלה |
24V DC נמוך-מתח (מדורג IP65) |
|
כוח קלט |
אספקה אזורית של 110V עד 240V AC |
|
LED Pixel Pitch |
100 מ"מ עד 200 מ"מ מתכוונן |
|
משקל מסגרת כולל |
כ. 1,800 ק"ג (יחידה של 15 מ') |
סביבות יישומים
כיכרות עירוניות
משמש כמוקד העונתי העיקרי לחגיגות חגים אזרחיות, טקסי הדלקת-עצים וקידום תיירות.
כיכרות קמעונאות מסחריות
מניע עונתיים עונתיים של הולכי רגל, משפר את הערכת הנכסים החיצוניים ומעגן שווקי חורף חיצוניים.
פארקי שעשועים ואתרי נופש
מספק תצוגות תאורת לילה-בנראות גבוהה המסוגלים לעמוד בפני אינטראקציה ציבורית כבדה ואלמנטים קשים.
קמפוסים ארגוניים
מייסד מיתוג חגים מקצועי וסטיילינג סביבתי חגיגי לנופים חיצוניים של המטה הארגוני.
הרכב חומר
מסגור מבני:פלדת פחמן מבנית Q235B ו-Q355B לחוזק מתיחה וחלוקת עומס מיטביים.
הגנה על פני השטח:ציפוי מגולוון חם- לפי תקן ASTM A123, ואחריו ציפוי אבקת פוליאסטר אדריכלי.
מחטי עלווה:100% פוליאתילן בתולי -בצפיפות נמוכה מעורבב עם אצווה מייצבת-UV קניינית.
חומרה ומחברים:ברגי פלדה מגולוונת בדרגה 8.8 חמה- בשילוב עם אומי נעילה מנירוסטה.
רתמות חיווט:חוט נחושת מבודד דו-שכבתי- עטוף במעטפת גומי סיליקון עמיד- קר, מדורג ל-40 מעלות.
תאורה ודקורציה
אפוקסי-צמתים מובלעים:עדשות שרף יצוקות-בהזרקה מגנות על דיודות פנימיות מפני חדירת לחות, התפשטות קרח ותרסיס מלח.
תפוקת לומן גבוהה{{0}:משתמש בערכות שבבים SMD 5050 RGB או EPISTAR המספקות עד 18 לומן לצומת עבור נראות לאור יום.
פרוטוקולי בקרה:תומך בבקרי SD-עצמאיים, צמתי רשת Art-Net וקונסולות תאורה ארכיטקטונית מרכזית.
אפשרויות קישוט:הצמדה אופציונלית-על כדורי ענק חסינים להתנפצות, כוכבים מוארים באקריליק מותאמים אישית, וגימורים מפלדת אל-חלד בחיתוך- לייזר.
ב-רצף התקנת האתר
הגדרת קרן
מקם את מסגרת העוגן הבסיסית על רפידת בטון, יישר באמצעות שיבולים מדויקים, והפעל את הברגים של העוגן לפי מפרט הנדסי.
הקמת תורן
הרמה של קטע תורן בסיס באמצעות מנוף נייד; ערמו והברגו ברצף את מקטעי התורן העליונים תוך בדיקת אנך.
חישור וחיזוק
התקן שכבות טבעת אופקיות מלמטה למעלה; חברו חוטי חיבור מייצבים ומתח באופן שווה כדי לנעול קשיחות.
עלווה וחיווט
תפס לוחות עלווה מודולריים על מסגרות טבעת מהבסיס כלפי מעלה; מחברים מגשרים עמידים למים-מופרדים שכבה אחר שכבה.
אריזה ולוגיסטיקה
צרור מסגרת:צינורות מבניים וקטעי טבעת החגורים בעריסות פלדה-כבדות עם ריפוד גומי מגן.
הגנה על עלווה:לוחות מחטים צפופים דחוסים וארוזים בקרטונים גליים כפולים- מחוזקים או בשקי PE ארוגים.
איטום רכיבים:בקרים, ספקי כוח וחוטי LED אטומים בשקיות מחסום -לחות- אנטי סטטיות בתוך ארגזי יצוא מעץ.
מעקב לוגיסטי:כל חבילה מסומנת בתגי מזהה רכיבים, מספרי שכבות וקודי צבע של אזור ההרכבה למיון מהיר- באתר.
יכולות התאמה אישית
הנדסת מימד:תצורות גובה מותאמות, קוטרי בסיס לא-סטנדרטיים וזוויות חרוטות מותאמות אישית עבור טביעות רגל מוגבלות.
התאמת לוח צבעים:Pantone-תאם צבעי עלווה וטמפרטורות צבע LED מותאמות אישית, החל מ-2700K לבן חם ועד לספקטרום מלא של RGB.
אינטגרציה חשמלית:מתחי קלט מתח ספציפיים- לאזור, תצורות תקע מיוחדות וממשקי פרוטוקול בקרה מותאמים אישית.
שילוב מיתוג:תושבות הרכבה מבניות משולבות עבור לוגו ארגוני, שלילי נשק עירוניים או מערכי שילוט נותני חסות.
ייצור ובקרת איכות
עיבוד CNC רובוטי:חיתוך פלזמה אוטומטי וריתוך קשת מתכת מוגן מבטיחים דיוק ממדי ושלמות מפרקים עקבית.
טבילת גלוון:טיפול באבץ מותך בטבילה מלאה- חודר לוומנס צינור פנימי כדי למנוע חמצון פנימי נסתר.
בדיקת קורוזיה:דגימות עוברות חשיפה של 1,000 שעות לריסוס מלח נייטרלי ASTM B117 כדי לוודא הידבקות ציפוי ועמידות בפני קורוזיה.
צריבה חשמלית-ב:100% ממחרוזות ה-LED וספקי הכוח עוברים 48-שעות רציפות של בדיקת צריבה תפעולית של עומס מלא- לפני האריזה.
שאלות נפוצות
ש: איזה ציוד נדרש להקמת מגדל בגובה 15 מטר?
ת: ההרכבה דורשת מנוף נייד קטן או קוטף דובדבנים, כלי עבודה ידניים מכונאים סטנדרטיים, מפתחות מומנט וצוות טכני של 4 אנשים.
ש: כיצד מייצבים את המבנה מפני רוחות חורף עזות?
ת: יציבות מושגת באמצעות בלוקים של נטל נטל בטון, ברגי הרחבת עוגן קרקע וכבלי מתיחה מפלדת אל-חלד-רב שכבות.
ש: האם ניתן לשנות אפקטי תאורה לאחר ההתקנה?
ת: כן. מערכות הבקרה תומכות בעדכוני תוכניות באמצעות החלפת כרטיס SD, העלאת ממשק USB או שידור קונסולת תאורה DMX מרחוק.
ש: איזו תחזוקה נדרשת במהלך הפעולה?
ת: בדיקות שגרתיות כוללות בדיקת מתח-תיל דו- שבועי, בדיקת אטמי קופסאות חיבורים חשמליות וניקוי שלג כבד מהשכבות הנמוכות יותר.
ש: מה אורך החיים הצפוי של החומרים?
ת: מסגרות פלדה מגולוונת בטבילה חמה- מציעות תוחלת חיים מבנית העולה על 15 שנים, בעוד לוחות עלווה מיוצב UV- שומרים על שלמות הצבע למשך 5 עד 8 עונות.
